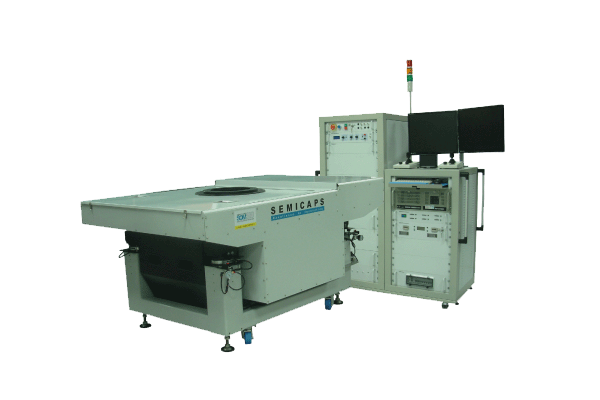

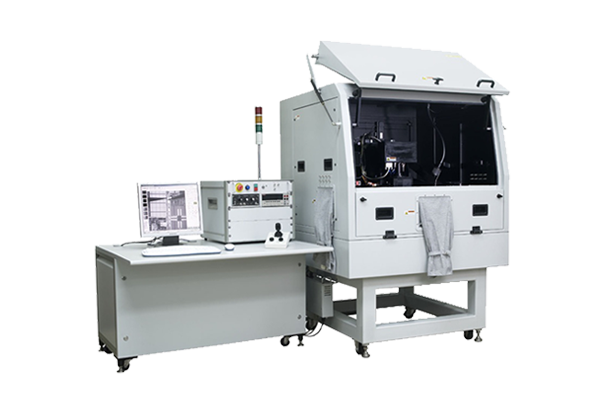

EMMI和OBIRCH二合一系統TIVA
一 、漏電定位手段有三種
1、偵測光子（EMMI)
2、激光刺激偵測阻抗變化(TIVA&VBA）
3、偵測熱（Thermal）
菜單
產品展示
Semicaps是一家先進的芯片漏電定位設備制造商，公司產品涵括正置、倒置、靜態、動態各種應用的機型，世界TOP50的半導體公司很多是他的客戶。在Lock in信號增強技術和SIL鏡頭（納米線寬偵測）技術領域，位于行業前列。2013年Semicaps和儀準合作正式進入中國，憑借著產品的先進性、合理的價格以及完善的售后服務體系，迅速得到中國廣大客戶的認可。
Si探測器 | 采集晶片 | 硅基芯片 |
像素 | 1024 × 1024 pixel | |
像素尺寸 | 13 微米 × 13 微米 | |
晶片尺寸 | 13.3毫米 × 13.3 毫米 | |
噪音 | 6 electrons rms | |
冷卻方式 | 電制冷+水冷 | |
探測器晶片低降溫 | -70°C | |
冷卻時間 | 小于10分鐘（常溫至-70°C） | |
InGaAs探測器 | 采集晶片 | 銦砷化鎵晶片 |
像素 | 640 × 512 pixel | |
像素尺寸 | 20 微米 x 20 微米 | |
晶片尺寸 | 12.8毫米 x 10.24 毫米 | |
冷卻方式 | 電制冷+水冷 | |
探測器晶片低降溫 | -70°C | |
冷卻時間 | 小于10分鐘（常溫至-70°C） | |
Thermal探測器 | 晶片類型 | MCT |
像素 | 640 × 512 pixel | |
像素尺寸 | 15 微米 | |
晶片尺寸 | 9.6 毫米 x 7.68 毫米 | |
冷卻方式 | Stirling cooled | |
探測器晶片低降溫 | 80k | |
TIVA模塊 | 激光部分 | 激光能量：500毫瓦 |
電流源部分 | 配置Keithely2450規格如下： | |
主控臺 | 移動方式 | 電腦+手搖桿雙控制 |
X-Y-Z移動范圍 | 50*50*100 毫米 | |
X-Y移動解析度 | 0.1微米 | |
Z移動解析度 | 0.02微米 | |
光學顯微鏡 | 品牌 | Semicaps定制 |
目鏡 | 10X一對 | |
物鏡 | 2.5x,5x,20x,HR50x(100x選配） | |
探針臺 | 尺寸 | 6、8、12寸單雙面探針臺可選 |
電壓范圍 | 3000V以下可選 | |
電流范圍 | 直流10A以內；脈沖40A以內可選 | |
探針座移動精度 | 0.7微米 | |
減震臺 | 減震方式 | 大理石+減震氣囊雙防震系統 |
減震效果 | 97%@10Hz |
InGaAs 探測器 | 采集晶片 | 銦砷化鎵晶片 |
像素 | 640*512 pixel | |
像素尺寸 | 20 微米×20 微米 | |
晶片尺寸 | 12.8 毫米 x 10.24 毫米 | |
冷卻方式 | 電制冷+水冷 | |
探測器晶片最*低降溫 | -70°C | |
冷卻時間 | 小于 10 分鐘（常溫至-70°C） | |
TIVA 模塊 | 激光部分 | 激光脈沖能量：500mW |
電流源部分 | 配置 Keithely2450 規格如下： | |
主控臺 | 移動方式 | 電腦+手搖桿雙控制 |
X-Y-Z 移動范圍 | 50*50*100 毫米 | |
X-Y 移動解析度 | 0.1 微米 | |
Z 移動解析度 | 0.02 微米 | |
光學顯微鏡 | 品牌 | Semicaps 定制 |
目鏡 | 10X 一對 | |
物鏡 | 2.5x,5x,20x,HR50x(100x 選配） | |
探針臺 | 尺寸 | 6、8、12 寸單雙面探針臺可選 |
電壓范圍 | 3000V 以下可選 | |
電流范圍 | 直流 10A 以內；脈沖 40A 以內可選 | |
探針座移動精度 | 0.7 微米 | |
減震臺 | 減震方式 | 大理石+減震氣囊雙防震系統 |
減震效果 | 97%@10Hz |
